Fyzická konštrukcia a rozmery
| Nie | Položka | Materiál | Poznámky |
| ❶ | Stredový dirigent | Oceľ plátovaná meďou alebo masívna meď | 1,63 mm ± 1 % |
| ❷ | Dielektrikum | Plynom vsvrekovaná pena PE | Nominálny priemer 7,11 mm |
| ❸ | 1 st Štít | Hliníková laminovaná páska | 7,32 ± 0,15 mm, 18 % - 35 % prekrytie |
| ❹ | 2 nd Štít | Hliníkový opletený drôt | 60%-95% pokrytie |
| ❺ | 3 rd Štít | Hliníková laminovaná páska | 18%-35% Prekrytie |
| ❻ | Bunda | PVC alebo PE | 10,16 ± 0,25 mm |
Mechanické a environmentálne vlastnosti
| Minimálna sila pretrhnutia stredového vodiča | 164,7 kgf/85 kgf | |
| Pripojenie stredového vodiča k dielektriku ≥ | 6,8 kg | |
| Pozdĺžne zmrštenie bundy ≤ | 5% | |
| Prevádzková teplota (PVC) | -40 °C až 80 °C | |
| Prevádzková teplota (PE) | -55 °C~ 85 °C | |
Elektrické charakteristiky
| Maximálny jednosmerný odpor stredového vodiča @ 20 °C | 12,30/2,60 Ω/kft |
| Maximálna odolnosť DC slučky pri 20 °C | 17,40/7,70 Ω/kft |
| Minimálna rýchlosť šírenia | 82 % |
| Kapacita | 54 ± 3 pF/m |
| Impedancia | 75 ± 3 Ω |
| Strata štrukturálnej návratnosti |
|
| 5-1000 MHz ≥ | 20 dB |
| 1000-3000 MHz ≥ | 15 dB |
| Skríningový útlm |
|
| 30-1000 MHz ≥ | 100 dB |
| 1000-2000 MHz ≥ | 90 dB |
| 2000-3000 MHz ≥ | 80 dB |
Útlm pri 20 °C
| Frekvencia (MHz) | Maximálna hodnota (dB/100 m) |
| 5 | 1.25 |
| 55 | 3.15 |
| 211 | 6.23 |
| 250 | 6.72 |
| 270 | 7.00 |
| 300 | 7.38 |
| 330 | 7.71 |
| 350 | 7.94 |
| 400 | 8.53 |
| 450 | 9.02 |
| 500 | 9.51 |
| 550 | 9.97 |
| 600 | 10.43 |
| 750 | 11.97 |
| 870 | 13.31 |
| 1000 | 14.27 |
| 1300 | 16.21 |
| 1450 | 17.36 |
| 1750 | 19.52 |
| 2150 | 21.65 |
| 2600 | 24.04 |
| 2832 | 25.09 |
| 3000 | 25.86 |
Naše výrobky majú certifikáciu UL, ETL, JIS, CE, CPR, RoHS a REACH
Spoločnosť Zhejiang CommSpace Cable Co., Ltd. bola založená v roku 2001 s celkovou výrobnou plochou 66 600 ㎡, ktorá sa nachádza v meste Zhuji v provincii Zhejiang, v blízkosti prístavov Ningbo a Shanghai, neďaleko medzinárodného letiska Hangzhou.

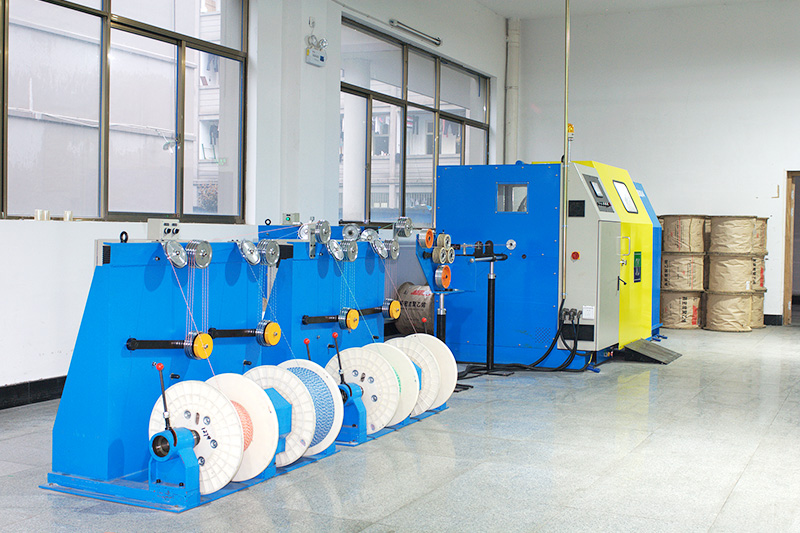

CommSpace Cable je svetový výrobca, ktorý sa špecializuje na vysokovýkonný a vysokokvalitný koaxiálny kábel, dátový kábel, reproduktorový kábel, alarmový kábel, telefónny kábel atď. Sme certifikovaný podnik podľa ISO9001, ISO14001 a JIS. Máme 12 výrobných liniek na výrobu fyzickej peny s vysokotlakovým vstrekovaním plynu, 330 vysokorýchlostných splietacích strojov a 12 výrobných liniek na vytláčanie termoplastických plášťov. Ročná výrobná kapacita presahuje 350 000 km.
CommSpace Cable sa zameriava na dodržiavanie a uplatňovanie technických inovácií a neustále zlepšovanie produktov, ktoré spĺňajú rôzne medzinárodné normy. Naše produkty majú certifikáciu UL, ETL, JIS, CE, CPR, RoHS a REACH a boli vyvezené do viac ako 90 krajín a regiónov v oblasti satelitnej TV (DISH TV/DTH), DTV, CCTV, CATV, MATV, IPTV , SMATV, LTE, širokopásmová sieť a bezdrôtová sieť.
CommSpace má silnú technickú silu a tím výskumu a vývoja zložený z viac ako 20 profesionálnych technikov. Vďaka komplexnému zvládnutiu technológie výroby káblov máme schopnosť zvážiť viac pre našich zákazníkov a lepšie vyvážiť vzťah medzi hodnotou produktu a obstarávacími nákladmi. CommSpace Cable sa zaviazala optimalizovať elektrické, mechanické a environmentálne vlastnosti produktov, venovať osobitnú pozornosť poskytovaniu produktov na ochranu životného prostredia, zlepšiť bezpečnosť, spoľahlivosť a stabilitu produktov.
CommSpace zaviedol veľmi prísny systém manažérstva kvality. Od nákupu surovín až po výrobu, kontrolu, balenie a prepravu sú všetky fázy prísne kontrolované, aby bola plne zaručená kvalita, snažte sa vynaložiť maximálne úsilie, aby ste boli dokonalí.
CommSpace má moderné laboratórne a testovacie zariadenia, silné a prísne oddelenie zabezpečenia kvality, kompletnú sadu ERP a systému sledovania čiarových kódov, ktoré vedú k zabezpečeniu kvality a zvyšovaniu spokojnosti a dôvery zákazníkov.
CommSpace Cable sa zaviazala poskytovať zákazníkom spoľahlivé a komplexné riešenia komunikačných káblov prostredníctvom nášho profesionálneho technického tímu, flexibilnej konštrukčnej praxe, presnej výroby, prísnej kontroly kvality, bohatých logistických skúseností, nepretržitej podpory na mieste a špičkových služieb.
Vždy poskytujeme kvalitné produkty, konkurencieschopné ceny a dobré služby, aby sme splnili požiadavky zákazníka.
