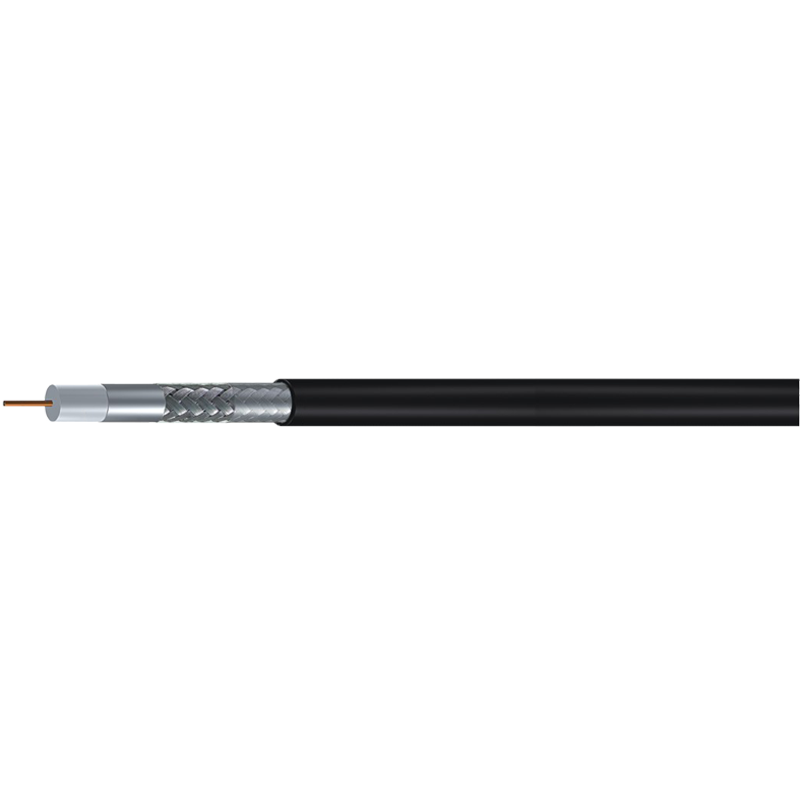

17VATCA 17VATC 17VRTC CPR Satelitný TV koaxiálny kábel triedy A

Citovať teraz

PREV：S-7C-FB koaxiálne káble pre televízne prijímače 2K4K8K
NEXT：17PATCA 17PATC 17PRTC koaxiálny kábel pre satelitnú televíziu triedy A

Špecifikácia

Fyzická konštrukcia a rozmery

Nie	Položka	Materiál	Poznámky
❶	Stredový dirigent	Oceľ plátovaná meďou alebo masívna meď	1,13 mm ± 1 %
❷	Dielektrikum	Plynom vsvrekovaná pena PE	Nominálny priemer 4,8 mm
❸	1 ^st Štít	Hliníková laminovaná páska	18%-35% Prekrytie
❹	2 ^nd Štít	Hliníkový alebo medený alebo pocínovaný medený drôt	35%-90% pokrytie
❺	Protimigračné foi	PET transparentný	18%-35% Prekrytie
❻	Bunda	PVC	6,8 ± 0,2 mm

Mechanické a environmentálne vlastnosti

Pripojenie stredového vodiča k dielektriku ≥		2,3 kg
Prevádzková teplota		-40 °C až 80 °C

Elektrické charakteristiky

Maximálny jednosmerný odpor stredového vodiča @ 20 °C	89/18 Ω/km
Dielektrická pevnosť	AC 1,5 kV/min
Minimálny izolačný odpor	10 000 MΩ x km
Nominálna rýchlosť šírenia	85 %
Kapacita	52 ± 2 pF/m
Impedancia	75±3 Ω
Strata štrukturálnej návratnosti
5-470 MHz ≥	23 dB
470-1000 MHz ≥	20 dB
1000-2000 MHz ≥	18 dB
2000-3000 MHz ≥	16 dB
Prenosová impedancia
5-30 MHz ≤	5 mΩ/m
Skríningový útlm
30-1000 MHz ≥	85 dB
1000-2000 MHz ≥	75 dB
2000-3000 MHz ≥	65 dB

Útlm pri 20 °C

Frekvencia (MHz)	Maximálna hodnota (dB/100 m)
5	1.50
10	2.10
30	3.60
50	4.40
200	8.20
300	10.10
470	12.80
862	17.80
1000	19.20
1750	25.70
2150	29.10
2400	30.70
3000	35.00

Certifikáty a česť

Naše výrobky majú certifikáciu UL, ETL, JIS, CE, CPR, RoHS a REACH
