S-5C-FB je názov modelu koaxiálneho kábla špecifický pre japonský trh. „S“ znamená satelitné televízne prijímače; "5" znamená približný vnútorný priemer vonkajšieho vodiča (mm); "C" znamená charakterisvickú impedanciu 75Ω; "F" znamená penovú polyetylénovú izoláciu; "B" znamená vonkajší vodič s opletením na plastovej páske prelepenej hliníkovou fóliou.
S-5C-FB využíva vysokopenovú izoláciu, je nízkostratový a vysoko tieniaci koaxiálny kábel pre televízne prijímače. Má nízku hodnotu VSWR v širokom pásme od 10 MHz do 3224 MHz a poskytuje stabilný a čistý obraz. S-5C-FB je možné použiť pre digitálne terestriálne vysielanie, satelitné vysielanie BSCS 4K8K, CATV, vnútorné rozvody, rozvody bezpečnostných kamier a pod. Na pripojenie sa odporúča použiť skrutkovací konektor typu F.

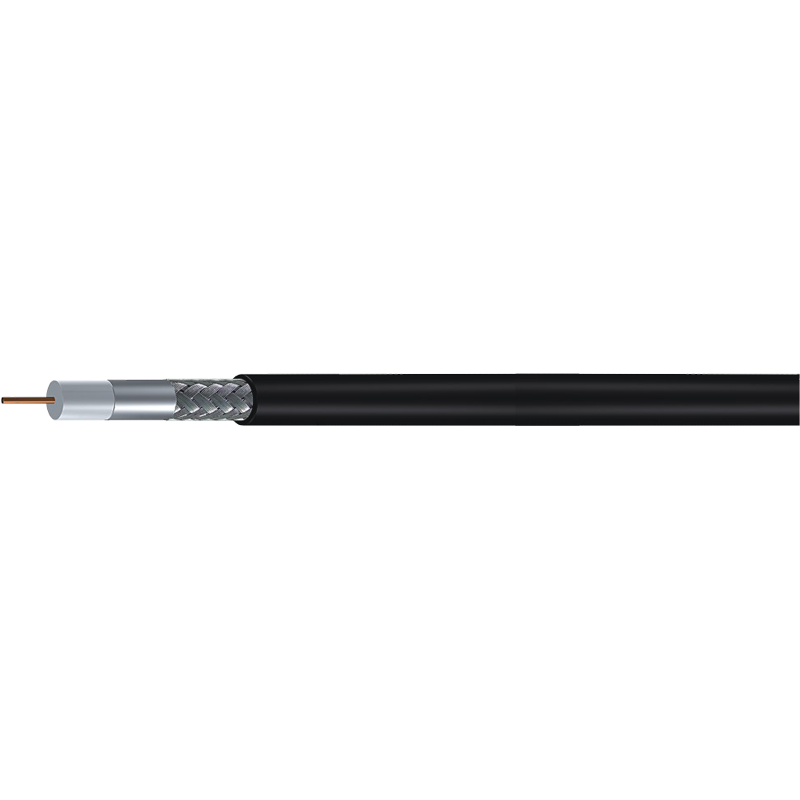

Fyzická konštrukcia a rozmery
| Nie | Položka | Materiál | Poznámky |
| ❶ | Stredový dirigent | Holá meď | 1,05 mm ± 1 % |
| ❷ | Dielektrikum | Plynom vstrekovaná pena PE | 5,0 ± 0,1 mm |
| ❸ | 1 st Štít | Alobal | Nominálny priemer 5,1 mm |
| ❹ | 2 nd Štít | Pocínovaný medený drôt | 6x16/0,14 mm |
| ❺ | Bunda | PVC | 7,7 ± 0,2 mm |
Mechanické a environmentálne vlastnosti
| Pripojenie stredového vodiča k dielektriku ≥ | 100 N/m |
| Pevnosť plášťa v ťahu ≥ | 10 MPa |
| Predĺženie bundy ≥ | 200 % |
| Prevádzková teplota | -40 °C až 80 °C |
Elektrické charakteristiky
| Maximálny jednosmerný odpor stredového vodiča @ 20 °C | 21,1 Ω/km |
| Dielektrické výdržné napätie | AC 1000 V/min |
| Minimálny izolačný odpor | 1000 MΩkm |
| Nominálna rýchlosť šírenia | 80 % |
| Nominálna kapacita | 56 pF/m |
| Impedancia | 75±3 Ω |
| Pomer stojatých vĺn (SWR) 10-3224MHz | ≤1,7 |
| Účinnosť tienenia | > 90 dB |
Útlm pri 20 °C
| Frekvencia (MHz) | Maximálna hodnota (dB/100 m) |
| 10 | 2.50 |
| 90 | 6.76 |
| 220 | 10.9 |
| 470 | 16.7 |
| 710 | 21.0 |
| 1489 | 32.7 |
| 2071 | 39.9 |
| 2681 | 46.9 |
| 3224 | 52.8 |
Naše výrobky majú certifikáciu UL, ETL, JIS, CE, CPR, RoHS a REACH
